隨著時代的發展，覽眾科技壓力容器產品涉及航天、電力、化工、醫藥等諸多行業，其質量是否合格、是否安全可靠運行直接影響著我國工業的發展與人民的生活水平，壓力容器廣泛應用于電力、石油化工、制藥、煤炭等行業。提高其焊接質量和機械自動化水平對壓力容器乃至整個焊接行業都具有十分重要的意義。焊接領域影響著自動化技術、材料科學、環境、無損檢測、機械與腐蝕等多門學科。而焊接自動化技術是焊接領域的一個重要分支，對實現焊接自動控制具有重要意義。

壓力容器自動焊接

　　壓力容器的自動化焊接技術

　　一、機械設計技術

　　機械技術就是關于焊接機械的機構以及利用這些機構傳遞運動的技術。在焊接自動化中，焊接機械裝置主要由焊接操作機、焊接滾輪架、焊接變位機、焊接工裝夾具、工件輸送裝置、自動焊機構以及特種焊槍等組成。焊接機械技術就是根據焊接工件結構特點、焊接工藝過程的要求應用經典的機械理論與工藝，借助于計算機輔助技術，設計并制造出先進、合理的焊接裝置，實現自動焊接過程中的機構運動。

　　1、焊接操作機

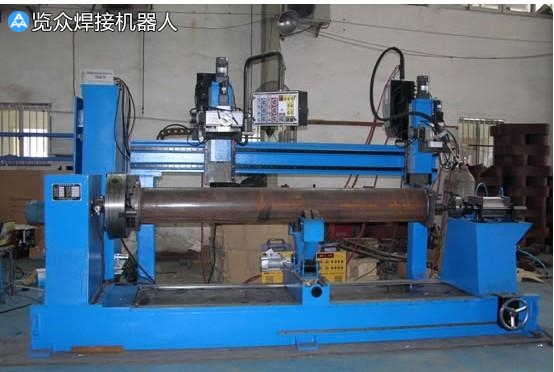

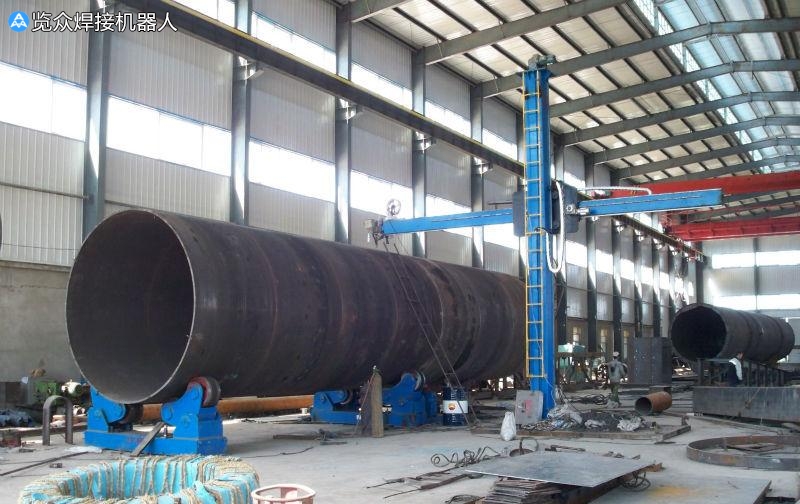

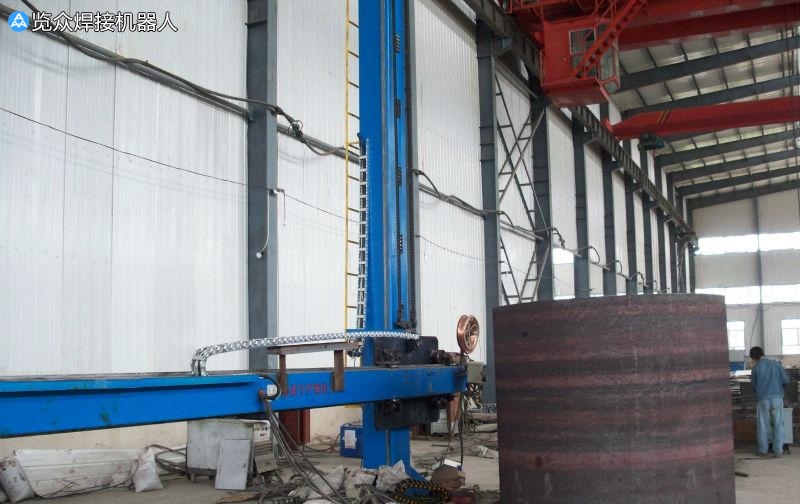

　　一種將機頭或焊槍送到并保持在待焊位置，或以設定的焊接速度沿規定的軌跡移動焊槍的裝置。它通常與滾輪架或者變位機等組合，可對工件的內外環縫、角焊縫、內外縱縫進行自動焊接的專用設備。

　　根據用戶的需求可配套各種類型的焊機，同時增加跟蹤、擺動、監控、焊劑回收輸送等輔助功能，還可以加裝載人座椅、內伸縮臂和維護走臺等。

　　2、焊接滾輪架

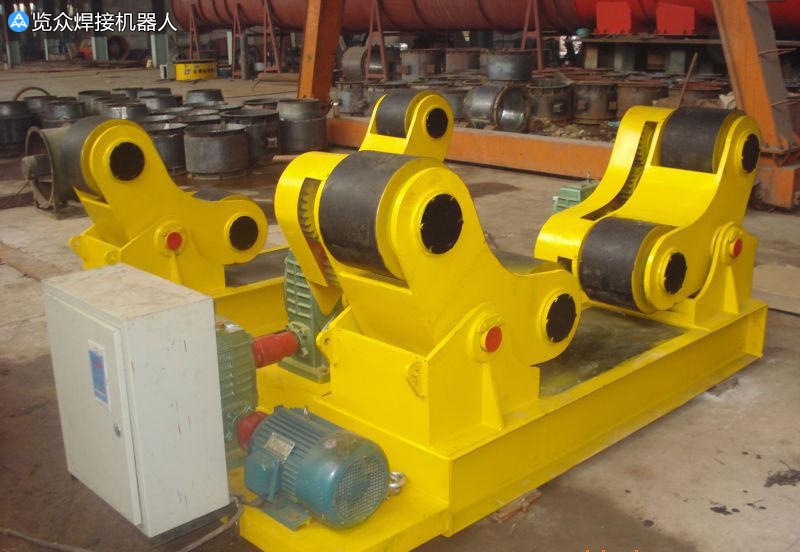

　　焊接滾輪架借助焊件與主動滾輪間的摩擦力來帶動圓筒形(或圓錐形)焊件旋轉的一種焊接輔助設備，常用于圓筒類工件內外環縫和內外縱縫的焊接，主要由底座、主動滾輪、從動滾輪、支架、傳動裝置、動力裝置驅動等組成。

　　傳動裝置驅動主動滾輪，利用主動滾輪與圓筒類工件之間的摩擦力帶動工件旋轉實現變位，可實現工件的內外環縫和內外縱縫的水平位置焊接，配套自動焊接設備可實現自動焊接，能大大提高焊縫質量，減輕勞動強度，提高工作效率。焊接滾輪架還可配合手工焊或作為檢測、裝配圓筒體工件的設備。

　　3、焊接變位機

　　焊接變位機是將工件回轉、傾斜，使工件上的焊縫置于有利施焊位置的焊件變位機械。它主要用于機架、機座、法蘭、封頭等非長形工件的翻轉變位和焊接，也可用于裝配、切割、檢驗等。

壓力容器自動焊接

　　4、專用焊接工裝夾具

　　焊接工裝夾具是一種工藝裝備，它可將焊件或者焊槍準確定位和可靠夾緊，便于焊件裝配和焊接，保證焊件結構精度。在現代焊接生產中積極推廣和使用與產品結構相適應的工裝夾具，對提高產品質量、減輕工人勞動強度、加速焊接生產實現自動化進程等方面有非常重要的意義。

　　在焊接生產過程中，焊接所需要的工時較少，全部加工工時的2/3以上的時間是用于備料、裝配及其他輔助的工作。這極大地影響著焊接的生產速度。因此，必須大力推廣使用機械化和自動化程度較高的裝配焊接工藝裝備。

　　5、特種焊槍的設計

　　針對特定的焊接場合或者特殊的焊接要求，需要設計結構不同于傳統焊槍的特種焊槍?zhuān)瑯有枰獫M(mǎn)足導氣、導電、絕緣、通水、送絲等基本功能。

　　二、焊縫跟蹤技術

　　焊縫跟蹤技術可以補償由工件的尺寸偏差和焊接夾具的裝夾誤差帶來的焊縫位置的不一致或變形。它滿足了弧焊工藝對焊件位置與焊縫位置的精度要求。

　　焊縫跟蹤是由傳感器和隨動機構組成，從控制系統看，它以焊槍相對于坡口位置的偏差作為被調整量。

　　1、電弧自身傳感

　　電弧傳感器的基本原理是利用焊炬與工件之間距離變化引起的焊接參數變化來探測焊炬高度和橫向偏差。它的設計核心是如何從焊接電弧信號中提取出能夠?qū)崟r(shí)并準確反映焊炬與焊縫的偏移變化信號。

　　電弧傳感器作為一種實時傳感的器件。與其它類型的傳感器相比，具有結構簡單、成本低和響應快等特點，是焊接傳感器的一個重要的發展方向，具有強大的生命力和應用前景，主要應用在弧焊機器人和剛性自動焊上。

　　TIG焊時，當弧長變化時，電弧電壓變化明顯，可將電弧電壓作為控制量，這種方式稱為AVC。

　　熔化極氣體保護焊時，當弧長變化時，焊接電流變化明顯，可將焊接電流作為控制量。

　　2、激光跟蹤

　　利用激光技術進行測量的傳感器。它由激光發射器、激光檢測器和測量電路組成。激光傳感器是新型測量?jī)x表，它的優點是能實現無接觸遠距離測量，具有速度快、精度高、量程大、光斑小、抗干擾能力強等優點。

　　工作原理是由激光發射二極管對準目標發射激光脈沖，經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器，被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一種內部具有放大功能的光學傳感器，因此它能檢測極其微弱的光信號，并將其轉化為相應的電信號。

壓力容器自動焊接

　　3、機械式跟蹤

　　機械跟蹤屬于一種接觸式傳感器，它依靠導桿或者導輪在焊縫前方檢測焊縫位置。它分為機械式和電子式，前者靠焊縫形狀對導輪的強制力來導向，后者當焊槍位置發生偏差時，導桿或者導輪能經過電子裝置發出偏差的大小和方向等信號，控制器將發出執行指令來修正焊槍的位置。

　　機械跟蹤系統結構簡單、成本低廉、抗干擾能力強、工作可靠、維護方便，已經成功地應用到焊接生產中。

　　三、伺服驅動技術

　　伺服驅動是以速度、加速度和位置為控制對象，在命令脈沖的作用下，控制執行元件工作，使機械運動部件按照控制命令的要求進行高精度動作。

　　伺服驅動技術的優點：良好的動態特性;扭矩大、體積小、重量輕;過載能力強;高精度、高可靠性; 便于計算機控制。

　　四、系統集成技術

　　焊接自動化系統的集成化技術包括硬件系統的結構集成、功能集成和控制技術集成?，F(xiàn)代焊接自動化系統的結構都采用模塊化設計，根據不同用戶對系統功能的要求，進行模塊的組合。同時其控制功能也采用模塊化設計，根據用戶需要，可以提供不同的控制軟件模塊，提供不同的控制功能。

壓力容器自動焊接

　　壓力容器的自動化焊接技術現狀與發展

　　1.1 近年來，隨著我國經濟的不斷發展，城市規模的不斷擴大，覽眾科技社會對于壓力容器行業的要求也更為嚴格。然而，從現階段我國壓力容器的焊接水平來看，受傳統因素影響較為嚴重，仍停留于粗放型階段，對于自動化技術的重視程度有待提高，缺乏健全的自動化焊接模式。

　　1.2 控制系統可細分為非接觸式及接觸式跟蹤系統。其中，非接觸式系統的操作流程復雜，與各類科技存在著密切聯系，已初步取得較為滿意的研究成果，推進跟蹤系統的發展。同時，非接觸式系統傳感器的應用范圍廣泛，不僅提高系統的作業效率，保證產品質量，還為企業節約成本投入;接觸式系統的改變幅度小，無法改變導電嘴及焊縫間的距離，最大程度自動化保護環縫焊接，但是該系統傳感器的測量精度低，直接影響產品質量，無法滿足高精度的生產需求[3]。

　　1.3 現階段，如何提升跟蹤系統的作業精確度，是壓力容器焊接自動化技術在發展進程中所面臨的重點問題，特別是在實際焊接的過程中，受焊接環境的影響，跟蹤系統的傳感器被破壞，無法完整傳輸，無法落實焊接操作的工作流程。因此要求相關技術人員，豐富跟蹤系統的途徑，加大對于跟蹤技術的研發力度，提升跟蹤系統的作業精確度，實現跟蹤高效化、自動化及系統化。

　　1.4 作為壓力容器焊接自動化技術的核心控制環節，設計操作系統程序是智能化的精髓，好比人腦中的神經網絡，但是焊接自動化技術中信息控制系統更為復雜，針對壓力容器的不同焊接情況，設置與之相匹配的使用系統。我國仍處于發展初期，信息化水平薄弱，必須逐步。

　　1.5 壓力容器焊接自動化技術的發展。為了加快壓力容器行業的技術變革，要求地方政府及相關部門，結合當?shù)氐慕?jīng)濟發展情況，加大對于焊接自動化技術的創新力度，增強投資者的獲利信心，出臺一系列的扶持政策，擴大焊接自動化技術的行業聯系，積極引進科學的焊接技術，逐步構建具有地方特色的焊接自動化技術應用模式，形成相應的技術產業園區，制定具體的發展戰略。同時，切實提高技術人員的薪資待遇，不斷激發技術人員的工作熱情，提出相應的改革建議。

壓力容器自動焊接

　　2 生產過程中應用頻率較高的焊接自動化技術

　　2.1 馬鞍形焊機

　　鍋爐設備中的接管、下降管等兩圓柱體相貫的焊接接頭相貫方式各不相同、規格各異，因而具有更高的焊機靈活性要求，馬鞍形焊機能夠使上述問題獲得有效解決，因而在企業生產中的應用范圍不斷變廣。當前，馬鞍形焊機得到了眾多大型鍋爐生產企業的青睞和應用，使圓柱體相貫的焊接接頭焊接效率和焊接質量獲得了有效提高并進一步推動了企業綜合經濟效益的不斷增長。近年來，隨著壓力容器以及鍋爐的不斷生產和發展，兩圓柱體直徑接近、斜交或者偏交的相貫接頭不斷出現，為了使馬鞍形焊機滿足上述情況，計算機技術被應用于改造和升級馬鞍形焊機以便使數控技術成功應用于馬鞍形焊機中，主要措施包括以下幾個方面：推動數學模型的建立并進行相關參數設定，根據實際焊接需要進行焊頭運動軌跡計算，確保焊槍可按照既定軌道運動;確保焊槍與主管同步運動，能夠使焊接質量獲得保證。通過應用數控技術，馬鞍形焊機的自動化程度獲得了明顯提高，同時也推動了各種不同形式馬鞍形焊機的生產，如能夠進行擺角、回轉運動并能夠急性相應參數建立且可對焊頭運動軌跡進行靈活控制的四軸數控馬鞍形焊機。

　　2.2 直管接長焊機

　　部分大型鍋爐為了使熱量獲得有效輸出，通常會應用管線作為輸出通道，焊接技術好壞會對焊接質量的高低產生非常重要的影響。越來越多的自動化技術被應用到鍋爐壓力容器中，為了使焊接質量獲得有效提高，對鍋爐壓力容器中的管子預處理的效果要求不斷提高，直管接長焊機得到了越來越多生產廠家的應用。管子預處理線主要包括管內清理機、管端內外磨光機、管端數控倒角機以及管子定長切斷等先進裝置和設備，由于PLC自動化控制技術獲得了應用，自動化生產最終得以實現。管端數控倒角機具有非常重要的作用，該設備能夠通過利用軸向以及旋轉進刀并根據具體要求和管子的規格進行相應切削程序的編制，從而保證各切割坡口的質量，具有標準、快速的優點。相較于傳統手動作業，這一切削技術能夠取得更高的重復精度、更高的坡口表明光潔度和更高的自動化程度，能夠使焊接質量獲得有效保證。此外，直管接長焊機能夠在作業面上重復工作可以與預處理線進行融合，完成切割后，還可自動進行焊接，從而保證焊接作業過程的完整性，能夠使整個過程中管子的焊接質量獲得有。

壓力容器自動焊接

　　2.3 膜式壁焊機

　　作為膜式壁生產線的核心設備，膜式壁焊機在企業生產過程中的應用范圍不斷變廣，最終該設備僅能通過進口滿足生產需求，隨著生產技術的不斷發展，當前，我國同類設備的技術水平已獲得了長足的發展和進步并達到了世界先進水平。埋弧焊和氣體保護焊為膜式壁焊機的主要類別，上述兩類焊機在鍋爐壓力容器的生產過程中發揮著不同的作用。作為較為簡單的焊接自動化技術，膜式壁氣體保護焊機的焊槍通常為20頭，近年來，擁有44頭焊槍的焊機也不斷被生產出來，膜式壁埋弧焊擁有12頭焊槍。對稱設備的焊接通常應用上述焊接自動化技術，由于鍋爐壓力容器通常呈圓形對稱形，因此比較適宜應用于鍋爐壓力容器的生產工作過程中，能夠同時進行上下對稱焊接，而且四個工作位可同時工作能夠使焊接工作效率獲得有效提高，可取得較高的尺寸精度和最小的變形。但是，我國膜式壁焊機同樣具有一定的缺陷，由于自動化程度不高，需要通過人工進行大量操作，會對焊接質量造成一定的影響，自動化水平仍待進一步完善和發展。

　　以上就是關于壓力容器自動焊接技術發展相關內容介紹，焊接功能具有自動診斷，變道，調速，隨著現狀發展水平焊接技術已是技術重要指標之一。
