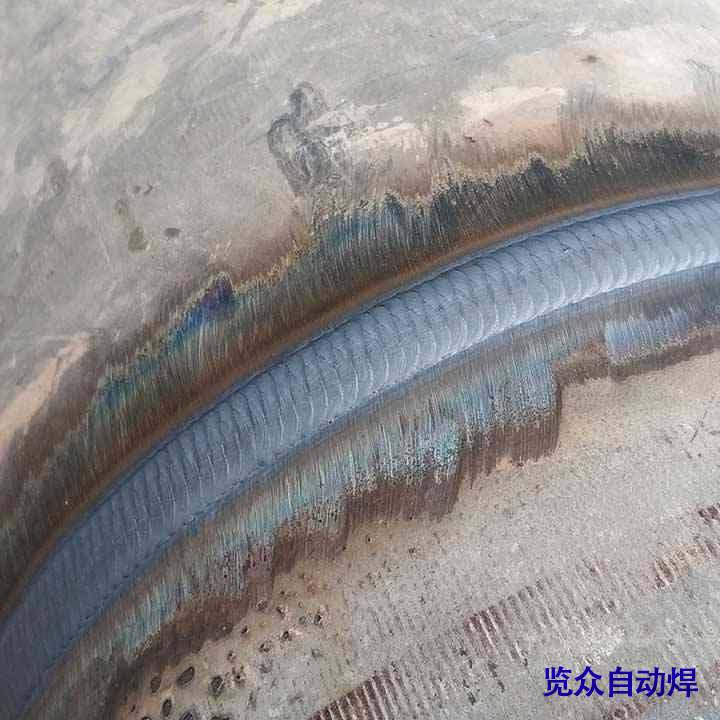

覽眾焊接機器人給大家介紹一下氣保焊管子焊接機，所謂的氣保焊管子焊接機其實是一種自動焊接設(shè)備，屬于焊接機器人的一種。氣保焊管子焊接機運用磁吸式焊接小車繞管爬行的焊接方法，實現(xiàn)了管道360度全自動焊接。

什么叫焊縫？答：焊接后焊件中所形成的結(jié)合部分。什么叫焊縫金屬？答：由熔化的母材和填充金屬（焊絲、焊條等）凝固后形成的那部分金屬。

CO2氣體保護焊采用的焊絲為高錳型，即Q235鋼采用H08Mn2Si（焊08錳2硅）；16Mn鋼和15MnV鋼采用H08Mn2Si或H10Mn2（焊10錳2）。

焊縫成型差，影響后序的內(nèi)外焊跟蹤，影響焊接過程的穩(wěn)定，從而影響焊接質(zhì)量。焊縫成型與線能量密切相關(guān)，焊接電流、電弧電壓一定，焊速增大，焊縫熔深和熔寬減小，導(dǎo)致焊縫成型差。當(dāng)焊縫中產(chǎn)生氣孔時，也常常產(chǎn)生焊縫成型差現(xiàn)象。

鈦及鈦合金產(chǎn)生焊接裂紋,鈦合金焊接時產(chǎn)生的焊接熱裂紋的幾率極小，只有當(dāng)焊絲或母材質(zhì)量不問題時才可能產(chǎn)生熱裂紋。由氫引起的冷裂紋是鈦合金焊接時應(yīng)注意防止的，焊接時熔池和低溫區(qū)母材中的氫向熱影響區(qū)擴散，引起熱影響區(qū)含氫量增加，造成熱影響區(qū)出現(xiàn)延遲裂紋。

氣孔防止措施：a、焊前仔細清理焊絲、焊件表面的油、污、銹、垢和氧化膜，采用含脫氧劑較高的焊絲；b、合理選擇焊接場所；c、適當(dāng)減小電弧長度；d、保持噴嘴與焊件之間的合理距離范圍；e、盡量選擇較粗的焊絲，同時增加工件坡口的鈍邊厚度，一方面可以允許使用大電流，另一方面也使焊縫金屬中焊絲比例下降，這對降低氣孔率是行之有效的；f、盡量不要在同一部位重復(fù)起弧，需要重復(fù)起弧時要對起弧處進行打磨或刮除；一道焊縫一旦起弧要盡量焊長些，不要隨意斷弧，以減少接頭量，在接頭處需要有一定焊縫重疊區(qū)；g、換保護氣體；h、檢查氣流大小；i、預(yù)熱母材；j、檢查是否有漏氣現(xiàn)象和氣管損壞現(xiàn)象；k、在空氣濕度較低時焊接，或采用加熱系統(tǒng)。

厚板多層焊接時，每層焊接完成后不清除焊渣及缺陷就直接進行下層焊接，易造成焊縫產(chǎn)生夾渣、氣孔、裂紋等缺陷，降低連接強度，同時會引起下層焊接時的飛濺。

以上就是給大家介紹有關(guān)氣保焊管子焊接機的內(nèi)容，如果你喜歡我分享的文章,請關(guān)注覽眾自動焊接機器人。
