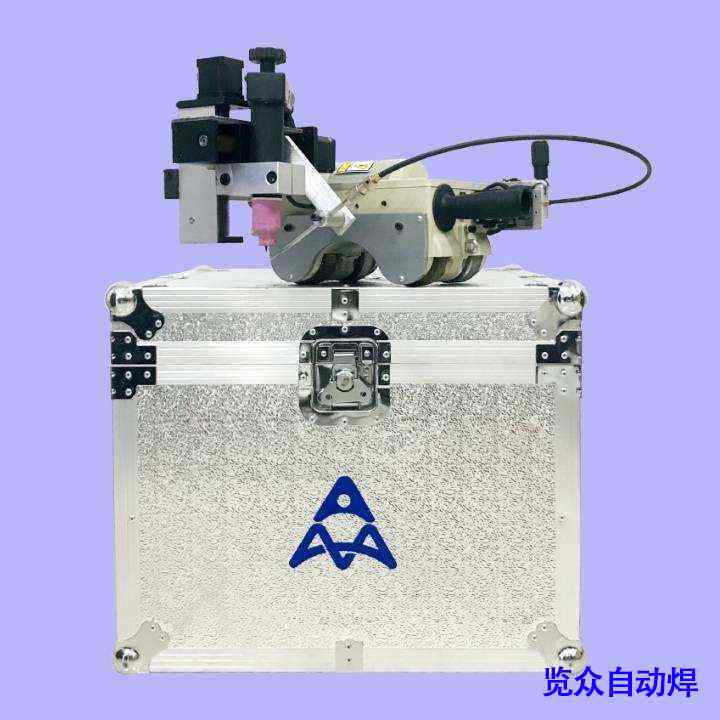

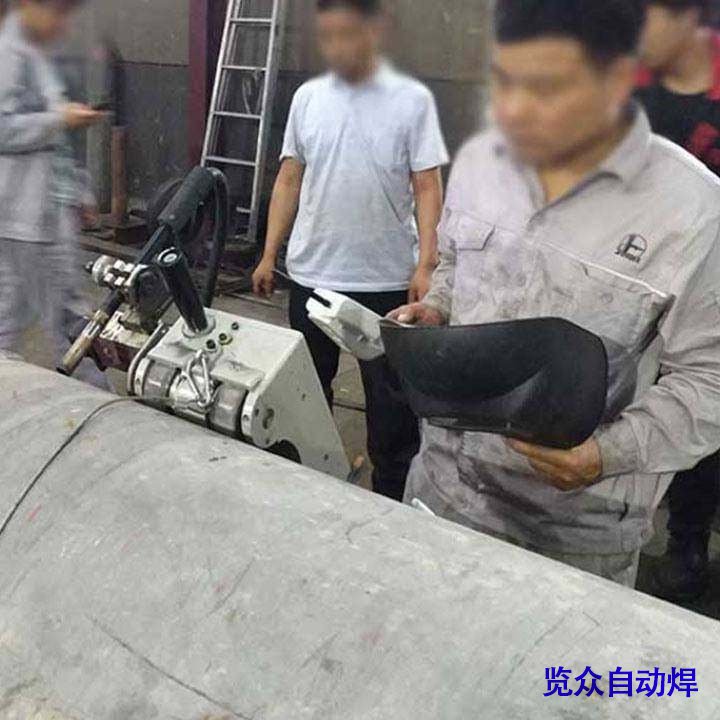

覽眾焊接機(jī)器人給大家介紹一下熱電鋼管管道焊接設(shè)備，所謂的熱電鋼管管道焊接設(shè)備其實(shí)是一種自動(dòng)焊接設(shè)備，屬于焊接機(jī)器人的一種。熱電鋼管管道焊接設(shè)備運(yùn)用磁吸式焊接小車(chē)繞管爬行的焊接方法，實(shí)現(xiàn)了管道360度全自動(dòng)焊接。

（再熱裂紋）即消除應(yīng)力退火裂紋。指在高強(qiáng)度的焊接區(qū)，由于焊后熱處理或高溫下使用，在熱影響區(qū)產(chǎn)生的晶間裂紋，其產(chǎn)生的主要原因是：1.消除應(yīng)力退火的熱處理?xiàng)l件不當(dāng)。2.合金成分的影響。如鉻鉬釩硼等元素具有增大再熱裂紋的傾向。3.焊材、焊接規(guī)范選擇不當(dāng)。4. 結(jié)構(gòu)設(shè)計(jì)不合理造成大的應(yīng)力集中。

使用焊條電弧焊時(shí)焊接鎳基合金時(shí)，由于焊條含合金元素多，且要求防止熱裂紋，一般鎳基合金焊條的藥皮類(lèi)型為堿性藥皮，采用直流反接。為了防止合金元素的燒損和控制線(xiàn)能量，焊接時(shí)要求盡可能采用小規(guī)范，與同規(guī)格的不銹鋼焊條相比，電流可降低20%~ 30%。由于液態(tài)金屬的流動(dòng)性差，為防止未熔合和氣孔等缺陷，一般要求在焊接過(guò)程中適當(dāng)擺動(dòng)，但不能過(guò)大。在焊縫接口再引弧時(shí)，應(yīng)采用反向引弧技術(shù)，以利調(diào)整接口處焊縫平滑并且能有利于抑制氣孔的發(fā)生。采用逆向收弧，把弧坑填滿(mǎn)，防止弧坑裂紋，必要時(shí)要對(duì)弧坑進(jìn)行打磨。

焊接引弧后不送絲，如確認(rèn)送絲機(jī)轉(zhuǎn)則應(yīng)檢查：a、送絲輪溝槽是否磨損嚴(yán)重，導(dǎo)絲管是否堵塞，壓把過(guò)緊或過(guò)松。b、送絲軟管是否通暢，CO?焊槍本體是否有損傷，是否嚴(yán)重彎曲、盤(pán)折。

室外進(jìn)行CO2氣體保護(hù)焊時(shí)，風(fēng)力≤2級(jí)(風(fēng)速:1.6-3.3m/s)時(shí)，可進(jìn)行正常焊接，當(dāng)風(fēng)速達(dá)到3級(jí)(風(fēng)速:3.4-5.4m/s)時(shí)，應(yīng)使用大型氣體流量計(jì)，氣體出口壓力:0.4-0.5 MpA，流量:60-70l/min；而且可以正常焊接，沒(méi)有氣孔等焊接缺陷 如果導(dǎo)風(fēng)板設(shè)置在上出風(fēng)口，焊接質(zhì)量更有保證。

為了在焊接過(guò)程中調(diào)整鎢電極的位置，引用了模糊邏輯理論，即所謂的奇數(shù)理論。根據(jù)測(cè)得的鎢電極位移和前一節(jié)距的校正速度計(jì)算當(dāng)前節(jié)距中鎢電極位置的校正速度，以確保校正精度。

在特種材料焊接的電弧焊過(guò)程中，液態(tài)金屬、熔渣和氣體三者相互作用，是金屬再冶煉的過(guò)程。但由于焊接條件的特殊性，焊接化學(xué)冶金過(guò)程又有著與一般冶煉過(guò)程不同的特點(diǎn)。

以上就是給大家介紹有關(guān)熱電鋼管管道焊接設(shè)備的內(nèi)容，如果你喜歡我分享的文章,請(qǐng)關(guān)注覽眾自動(dòng)焊接機(jī)器人。
